Лучшая автоматика для котла в промышленной котельной

Когда на объекте спрашивают про лучшую автоматику для котла в промышленной котельной, чаще всего имеют в виду не бренд, а результат: котёл стабильно держит режим, горелка работает без срывов, аварийные защиты не обходят, диспетчер видит картину, а система может быстро понять причину остановки и восстановить работу.

В статье мы структурно и по делу разберём: что должна делать автоматика, какие варианты архитектуры встречаются в промышленных котельных и как выбрать решение, которое будет и безопасным, и удобным в эксплуатации.

Оглавление

Основные функции автоматики

Автоматика котла в промышленной котельной должна решать две основные задачи одновременно: управлять системой и обеспечить безопасность. Под управлением системы имеется ввиду поддержание требуемой теплопроизводительности и параметров теплоносителя. Обеспечение безопасности — это гарантированное отключение подачи топлива (газ, дезельное топливо), и перевод оборудования в безопасное состояние при отклонениях параметров, которые могут привести к аварии.

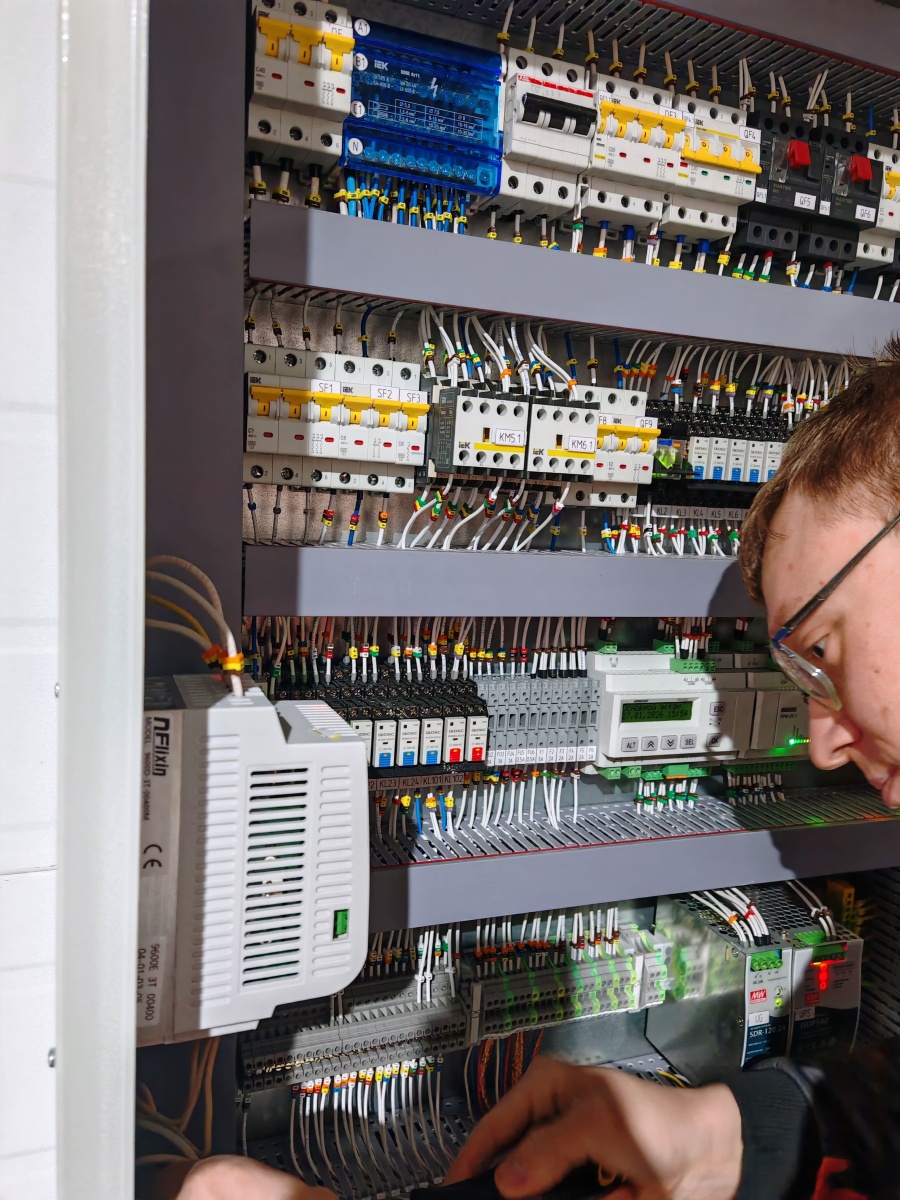

В шкафу управления котлом (ШУК) логика обычно строится вокруг трёх уровней.

Первый уровень — управление горением, то есть горелкой. Здесь автоматика выполняет правильный пуск по алгоритму (проверки готовности, продувка, розжиг), поддерживает заданную мощность и контролирует пламя. Для промышленной котельной важна не только команда «старт», а полный набор контролируемых условий: давление газа в допустимом диапазоне, наличие и достаточность воздуха, корректная тяга/разрежение, исправность датчиков и исполнительных механизмов. При потере факела или выходе параметров за пределы автоматика должна мгновенно перекрыть топливо и зафиксировать причину остановки в журнале событий.

Второй уровень — управление котловым контуром и режимами котла. На этом уровне автоматика поддерживает температуру подачи/обратки, контролирует давление в системе, управляет насосами котлового контура и подпиткой (или контроль протока теплоносителя через котел), а также отрабатывает технологические защиты (например, по датчику температуры перегрева подачи, по недостаточному расходу, по аварийному давлению). В промышленной эксплуатации особенно ценится логика, которая не просто «выключает котёл», а делает это предсказуемо: с отключением насосов котельного контура после охлаждения рубашки котла, с записями ошибок в память.

Третий уровень — интеграция котла в общекотельную систему. Если котлов несколько, лучшая автоматика для котла в промышленной котельной практически всегда подразумевает каскадное управление: котлы включаются по нагрузке, распределяют мощность, меняют ведущий котёл по наработке, ограничивают количество пусков, чтобы не «убивать» горелки и клапаны. В этом же уровне лежит полноценная диспетчеризация: передача параметров, состояний, аварий и наработки в SCADA, работа по протоколам Modbus (часто Modbus RTU по RS-485 и/или Modbus TCP), архивирование событий.

Отдельно нужно сказать про тип горелок, потому что это сильно влияет на требования к автоматике.

Модулируемые горелки в промышленной котельной обычно дают более ровную работу: меньше циклов старт/стоп, выше комфорт по температуре, ниже риск «пилы» по давлению/температуре, больше ресурс узлов. Поэтому автоматика должна уметь корректно управлять модуляцией (газ/воздух), частотниками вентиляторов, а при необходимости — работать с корректирующими контурами и ограничениями по минимальной/максимальной мощности.

Двухступенчатые (и тем более двухпозиционные) горелки проще, но требовательнее к правильным уставкам и гистерезисам. Если автоматика настроена грубо, котёл приводит систему в некорректное состояние: частые переключения ступеней, колебания температуры, рост износа. Поэтому для таких горелок особенно важно, чтобы проектировщик и наладчик правильно связали автоматику котла с гидравликой (насосы, байпасы, буферные ёмкости, гидрострелка) и алгоритмами поддержания параметров.

Нормативная база и законодательная база: требования к автоматике

Требования к автоматике и защитам в промышленной котельной всегда должны соотноситься с действующими нормами и статусом объекта. В проектах и эксплуатации обычно опираются на:

• Федеральный закон №116-ФЗ «О промышленной безопасности опасных производственных объектов» (если котельная относится к ОПО).
• ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»
• Федеральные нормы и правила Ростехнадзора в области промышленной безопасности, применимые к оборудованию под давлением и к системам газопотребления.
• СП 89.13330 «Котельные установки»
• СП 60.13330 «Отопление, вентиляция и кондиционирование»
• СП 62.13330 «Газораспределительные системы»
• ПУЭ (Правила устройства электроустановок)

Важно подчеркнуть, конкретный перечень необходимых защит и блокировок определяется проектом, типом топлива, мощностью и категорией котельной. Поэтому лучшая автоматика — это та, которая закрывает требования именно вашего объекта, а не абстрактный универсальный набор.

Основные типы автоматики промышленных котлов

На рынке промышленной автоматизации котельных чаще всего встречаются три варианта, и каждый может быть лучшим при своих вводных.

Первый вариант - автоматика котла от производителя, в комплекте поставки. Производитель поставляет котёл с комплектом датчиков, панелью, контроллером и типовой логикой. В промышленном сегменте такой подход встречается у различных поставщиков и производителей котельного оборудования, в том числе Hermes (Гермес, бывший Viessmann), Geffen (Геффен), Энтророс, Temron (Темрон), Rossen (Россен) и другие.

Сильная сторона этого варианта — согласованность и предсказуемость. Это решение, которое исключает проблемы с совместимостью автоматики с котлом. Типовые защиты реализованы по заводской логике, а гарантийные границы понятнее: один поставщик отвечает за комплект.

Но на промышленных объектах часто возникает препядствие: заводская автоматика не всегда удобна для глубокой интеграции в общекотельную диспетчеризацию, а расширение функционала (нестандартная обвязка, сложный каскад, особые сценарии работы) может потребовать дополнительных модулей, шлюзов или нестандартных решений.

Второй вариант - автоматика на базе распространённых платформ и компонентов. Здесь котёл и горелка могут быть любыми, а шкаф управления строится на выбранной элементной базе и контроллерах: ОВЕН, Агава, Siemens, Schneider Electric, Контэл, а также решения и компоненты, применяемые в котельных с ориентацией на Buderus и Viessmann (часто в составе более широких систем управления и диспетчеризации).

Этот вариант часто выбирают, когда котельную необходимо встроить в систему предприятия: нужна SCADA, удалённый мониторинг, единые протоколы (Modbus/RS-485), унификация шкафов и ЗИП. Плюс в том, что система гибко подстраивается под реальную схему: можно сделать корректный каскад, ротацию насосов, прозрачные аварии, нормальные архивы и отчёты.

Ключевое условие успеха здесь простое: нужна качественная инженерия. Если ТЗ слабое и алгоритмы собраны «по месту», то даже отличное железо будет работать нестабильно. Поэтому этот путь требует качественного проекта, а также испытания и пусконаладку.

Третий варинат - свободно-программируемый контроллер как единая система: котёл + общекотельная автоматика. Работает следубщим образом: один ПЛК (или резервированная пара) управляет и котловыми алгоритмами, и общекотельными (каскад, насосные группы, подпитка, ограничения по режимам, обмен с узлами учёта и верхним уровнем SCADA).

Такой подход часто реализуется в виде проектных решений «под ключ». Здесь проще добиться того самого эффекта, когда котельная работает как единый механизм, а не как набор разрозненных панелей и контроллеров.

При этом важно понимать: плата за гибкость системы — стоимость проектной разработки, необходимость хорошей документации и ответственность интегратора за итоговую логику и безопасность решений.

Критерии выбора автоматики для котла

Чтобы выбрать оптимальное решение, нужно идти от обязательного к желаемому.

В первую очередь - безопасность и соответствие нормам. Автоматика должна обеспечивать обязательные защиты и блокировки, корректный алгоритм отключения топлива, понятную сигнализацию и запреты на опасные пуски. Это напрямую связано с требованиями 116ФЗ (если объект ОПО), ТР ТС 032/2013 и применимых ФНП Ростехнадзора, а также с проектными нормами СП 89.13330 «Котельные установки». Именно поэтому в промышленной котельной используется подход: сначала перечень защит, потом архитектура.

Второй критерий - надёжность и эксплуатация. В эксплуатации ценится не идеальная картинка на панели, а устойчивость к помехам, нормальная работа с частотниками, правильное питание и грамотная схемотехника шкафа. В хороших решениях заранее предусмотрены удобные сервисные режимы, понятные сообщения о неисправностях, журнал событий и наработки. Когда через год эксплуатации случается останов, именно журнал и корректная диагностика экономят часы поиска причины.

Третий критерий - интеграция. Почти всегда требуется диспетчеризация: SCADA, архивы, удалённый мониторинг, обмен по RS-485 и Modbus. На этапе ТЗ важно перечислить конкретно, какие параметры и события должны передаваться: режимы котла, состояние горелки, аварии с расшифровкой, причины блокировок, температуры, давления, наработка, число пусков, а также ключевые уставки (с разграничением прав доступа).

Четвёртый критерий - стоимость жизненного цикла. Для промышленной котельной правильнее считать не цену шкафа, а суммарные затраты: простои, скорость восстановления, доступность запасных частей, понятность обслуживания для персонала. Иногда решение «дешевле на закупке» становится самым дорогим через два отопительных сезона из-за нестабильной работы и сложности ремонта.

И, наконец, главный критерий, который часто недооценивают: качество ТЗ и участие профильного инженера. Техническое задание должен формировать инженер КИПиА совместно с теплотехником и эксплуатацией, обязательно учитывая рекомендации производителя котла и горелки. Только так получается согласовать: перечень защит, алгоритмы работы, интерфейсы диспетчеризации, требования к отчётам, электропитание, резервирование и программу испытаний защит на ПНР.
